MC030系列数显自准直仪

MC030系列（YR99、YR99Ⅱ）

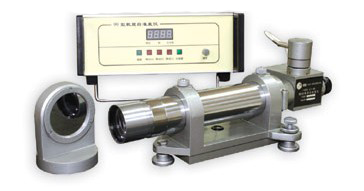

一、YR99型数显自准直仪用途：

    YR 99数显自准直仪是一种高精度测量仪器，该仪器主要用于小角度的精密测量，如多面棱体的检定、多齿分度台的检定，也可测量高精度导轨等精密零件的直线性、平行性、垂直性及相对位置，在精密测量和仪器检定中还可用于非接触式定位。该仪器具有安装、使用方便等特点，是精密机械、精密测量、仪器制造及相关科研、计量部门必不可少的检测仪器

二. YR99型数显自准直仪技术规格：

YR 99数显自准直仪有多种规格：

型号	YR-99		YR-99Ⅱ
测量范围、精度	±5″	0.1″	±20″	0.5″
	±10″	0.2″	±70″	1″
	±15″	0.3″

YR 99型和YR 99Ⅱ型，具体见下表：

型号	YR99	YR99Ⅱ
物镜焦距（mm）	860	215
物镜通光口径(mm)	Φ48	Φ48
目镜放大倍数	16倍	16倍
反射镜直径(mm)	Φ65	Φ65
视场(′)	19	80
测量范围(")	±10	±70
仪器示值误差(″)	±0.2	±1
有效分辨力（″）	0.1	0.1
最小读数值（″）	0.01	0.1
光电瞄准重复性（″）	0.1	0.2
使用电源	220V 50Hz交流功耗＜25W	220V 50Hz交流功耗＜25W
外型尺寸(mm)	420×160×170	300×160×170
准直仪重量（kg）	4.5	3.5
电箱外形尺寸（mm）	320×280×140	320×280×140
电箱重量（Kg）	3	3
